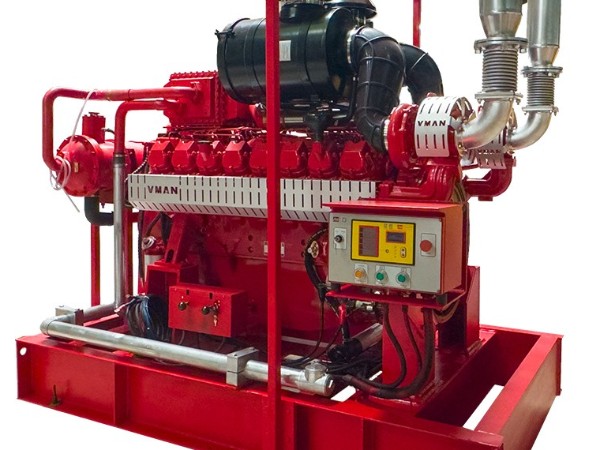

智能控制柜

控制箱由柴油机控制器SY-DEC-F010、水泵协调模块SY-WPC-F090、信息显示模块SY-DCP-F070以及其他相关指令开关、按钮组成，是专为适应消防和应急供水而设计的自动化监控系统。可满足柴油机泵组额定工况点与1.5倍流量下的安全运行。依据水泵特性曲线，自主控制水泵轴功率，确保柴油机不过载被动停机，满足国标要求，且能顺利通过消防检验。
       产品采用分布式安装的架构，由多个模块选配组成，模块之间通过CAN总线方式连接。并具有自动开机/停机、数据测量、报警保护功能。检测数据与状态可以通过RS485或SAEJ1939发送到PC，适用于各类型柴油机消防供水自动化系统。
        符合NFPA20美国消防协会标准
       符合相关国家标准，能顺利通过消防检验

相关标准要求

★GB27898.5《固定消防给水设备第5部分：消防双动力给水设备》5.4控制功能、5.5智能网联功能5.11.1.2；
柴油机额定转速应与消防泵额定转速匹配，且Pn应满足消防泵性能曲线上任一点的功率需求。

★T/CECS718一2020《柴油机消防泵组技术规程》P73.9.1柴油机消防泵组控制系统或控制柜应具备巡检提示、信息记录、数据传输功能，并应符合现行国家标准《固定消防给水设备第5部分：消防双动力给水设备》GB27898.5的有关规定。

★T/CECS718一2020《柴油机消防泵组技术规程》P83.9.2柴油机消防泵组巡检操作装置应具备手动盘车功能。

技术特点

满足柴油机泵组额定工况点与1.5倍流量下的安全运行。依据水泵特性曲线，自主控制水泵轴功率，确保柴油机不过载被动停机。
数字式双PID闭环调节，三维（转速、流量、压力）映射算法，可灵活切换泵组恒速/恒压运行模式，满足多样化消防的需求：

• o恒压模式

  当泵组用于泡沫灭火系统，需要稳定的水压，选择恒压控制，确保泡沫混合比例，提高灭火效率，节约泡沫浪费

• o恒速模式
  情况一：当泵组用于普通消防给水时
  在水泵未达到额定工况时，柴油机以恒速运行，同时出口压力控制在额定扬程的140%以内。
  情况二：当水泵的用水量超过额定值时
  柴油机根据流量变化自动AI调节转速，受智能功率控制，在1.5倍额定流量下满足规定的扬程，
  并确保柴油机的Pn满足消防泵性能曲线上任一点的功率需求。

• 分布式模块，故障隔离·极速安装维护

  互联技术：通过**CAN总线（SAEJ1939协议）**互联，独立运行，支持远程监控。
  优势：模块即插即换，故障隔离，维护效率提升85%。

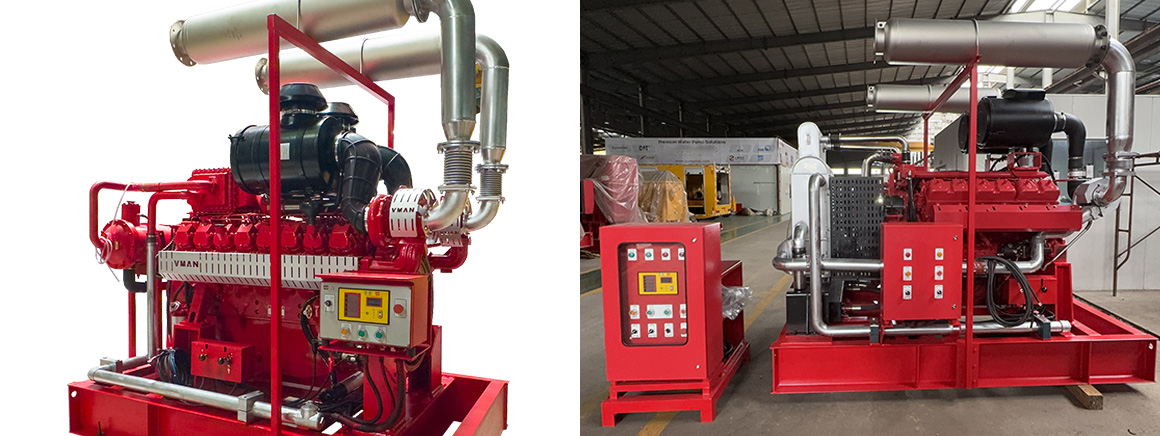

实际应用

产品优势

• 01 合规性

  针对柴油机消防泵设计，符合国标（GB）+NFPA20美国标准，能顺利通过消防检验。

• 02 合规性

  依据水泵特性曲线，自主控制水泵轴功率，确保柴油机不过载被动停机。

• 03 功能集成

  三大模块集成，功能密度提升100%

• 04 容错率高

  模块独立运行，故障隔离，可用性99.9%

• 05 安装效率

  航空级快捷插件，2小时完成安装，模块即插即换，1小时修复，体积小：430×290×270mm。

应用案例
